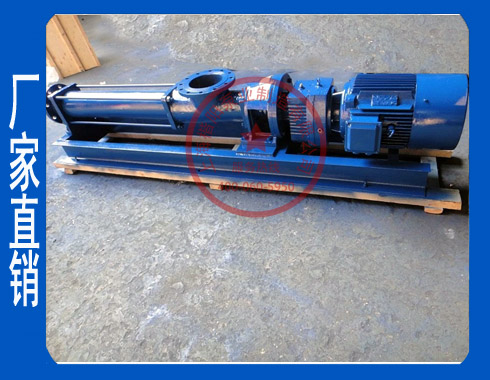

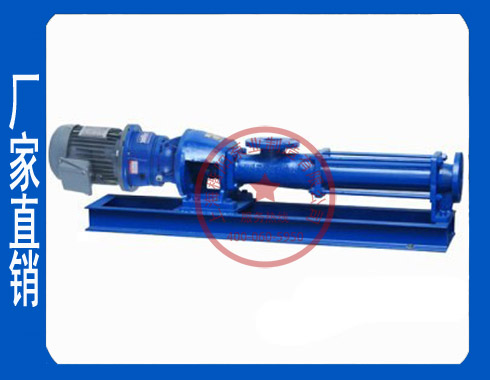

楷陽Ｇ型齒輪減速單螺桿泵是在保持泵體壓力穩定的前提下，根據客戶要求訂做所需轉速的Ｇ型螺桿泵。此泵的工作原理和楷陽Ｇ型系列單螺桿泵一樣，不同之處在于可以根據介質的性質選擇不同轉速的水泵。在電機和泵體之間加做一個齒輪箱，齒輪箱的作用是可以使Ｇ型系列單螺桿泵選擇不同的轉速，滿足介質需要。

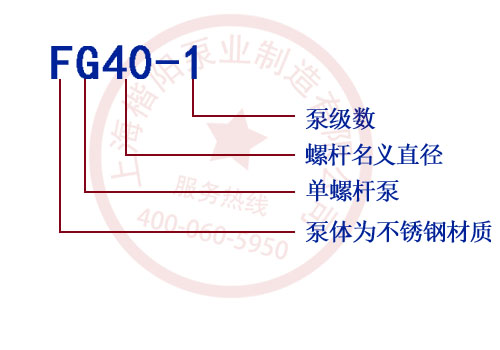

G型單螺桿泵的型號意義

例如：FG60-1

F表示泵體和主要內部零件材質為不銹鋼

G表示單螺桿泵

60表示螺桿名義直徑（mm）

1表示一級泵

Ｇ型系列齒輪減速單螺桿泵前言：

Ｇ型系列單螺桿泵在發達國家已廣泛使用，國外多數稱單螺桿泵為“莫諾泵”《MONOPUMPS》，德國稱為“偏心轉子泵”。由于其優良的性能，近年來在國內的應用范圍也在迅速擴大。

Ｇ型系列齒輪減速單螺桿泵的最大特點是對介質的適應性強、流量平穩、壓力脈動動小、自吸能力高，這是其它任何泵種所不能替代的。

我們對國外（如：德、英、法、日本等國）生產的單螺桿泵及國內同行業的產品，做出了分析與研究，博取眾長，對自己的產品進行不斷的改革創新。目前上海楷陽的產品已自成一個體系，壓力可以做到0.6~２.4MPa,流量可以做到0-150m3／h,轉速可以根據客戶要求定制，完全可以滿足廣大用戶對單螺桿泵的不同需求。

楷陽生產的所有水泵，質量可靠，實行三包，本單位熱忱為廣大用戶服務，接受用戶對特殊要求單螺桿泵的設計和制造建議。

Ｇ型系列齒輪減速單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa（最高可以做到4級），揚程60m（最高可以做到240米），自吸高度一般在6m,適用于輸送介質溫度80℃以下（特殊要求可達150℃）。

因定子先用多種彈性材料制成，所以這種水泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所以能勝任的特性。其流量與轉速成正比。

傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。

這種水泵另件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。

四、G型單螺桿泵的選型建議

由于螺桿泵使用范圍比較廣，對于不同粘稠度和不同腐蝕性介質抽送選擇各種調速方式不同材質的螺桿泵非常重要。為方便客戶使用，楷陽G型單螺桿泵已經研發生產以下幾種：鑄鋼單螺桿泵、不銹鋼201單螺桿泵、不銹鋼304單螺桿泵、不銹鋼316L單螺桿泵；膠套可分普通橡膠、低毒橡膠、無毒橡膠、三元乙丙橡膠等。調速方式可分齒輪固定轉速、無極調速、電磁調速等，并可以根據客戶需求進料處添加料斗。根據我廠以往經驗和客戶反映情況，在G型單螺桿泵選型時可以注意以下幾個要點：

1、泵體材質及定子和轉子材質選擇

1）普通液體（PH中性，弱性酸堿，如普通污泥，普通污水、建筑材料等）：可選用鑄鋼泵體+丁晴橡膠定子+不銹鋼201轉子。

2）食品、醫藥原料等衛生級液體：可以選用不銹鋼304或者316L材質泵體+無毒橡膠定子+不銹鋼304轉子。

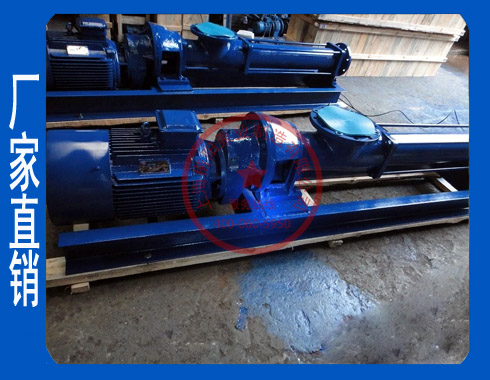

3）粘稠液體或者不易流動液體：根據具體液體性質選擇其材質，更重要的是進口需要加料斗，電機需要配齒輪減速。

2、電機選擇和減速方式選擇

1）液體程流水狀態，且不含易燃易爆介質，選擇普通三項異步電機。

2）液體程流水狀態，含易燃易爆介質，選擇防爆電機。

3）液體有一定粘稠度，但是可以流動，需配齒輪減速機；如需不同流量，另加電磁調速或者無極調速機。

4）液體粘稠，且不易流動，需配齒輪減速，另加料斗和螺旋推進器；如需不同流量，另加電磁調速或者無極調速機。

5）如果需要不同流量，在有變頻控制柜的基礎上，可以選擇加變頻電機進行調節流量。

五、Ｇ型系列齒輪減速單螺桿泵使用范圍

Ｇ型系列齒輪減速單螺桿泵運可以制造不同的轉速，泵的出口額定壓力可隨泵的級數增加而增加，每增加一級，壓力就增加0.6MPa，所以使用范圍極廣另外。

1、環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送。特別適用于油水分離器，板框壓濾機等設備。

2、船舶工業：輪底清洗、油水、油渣、油污水等介質的輸送。

3、石油工業：輸送原油。近年來，尤其成功地抽吸地下千米之深的原油與水的混合物，煤田里的煤田氣和水的混合物，從而大大降低了機械采油、采煤田氣的成本。當油田到了后期，使用螺桿泵往地層內灌注聚合物增加油田采收率。

4、醫藥、日化：各種粘調漿、乳化液、各種軟膏化裝品等的輸送。

5、食品罐頭業：各種粘稠淀粉、食油、蜂密、糖醬、果漿、奶油、魚糜肉糜以及其下腳料的輸送。

6、釀造業：各種發酵粘稠液、濃酒槽、糧食制品渣各種醬類、漿和含有塊關固態物的粘液等。

7、建筑工業：水泥沙漿、石灰漿、涂料及其經糊狀體的噴涂與輸送。

8、采礦工業：礦井內的含固體顆粒的地下和污漿水等排送到地面。

9、化學工業：各種懸浮液、油脂、各種膠體漿、各種粘合劑。

10、印刷、造紙工業：高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿，短纖維漿料的輸送。

六、楷陽G型單螺桿泵齒輪減速性能參數
