大流量電動試壓泵,4GSY型四缸電動試壓泵,四缸大流量試壓泵

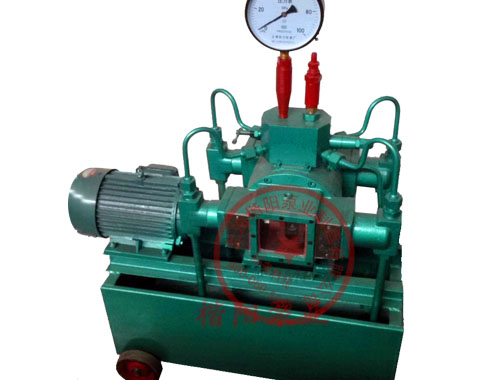

4GSY型四缸大流量系列電動試壓泵是上海楷陽泵業研發部科研人員應市場需求而新研制的大流量四缸大功率電動試壓泵。上海楷陽有近十幾年的SYL型手動便攜式試壓泵和DSY型電動試壓泵生產經驗、廣大用戶的寶貴用泵體驗。所以您在選擇楷陽電動試壓泵的時候請放心使用，特別是大流量四缸電動試壓泵上海楷陽更是行業領路人。

 4GSY型四缸大流量系列電動試壓泵是上海楷陽在4DSY四缸電動試壓泵的制造基礎上研發改進生產的。專供各類管道、壓力容器、鋼瓶、閥門、鍋爐、壓力容器、消防器材作實驗室和水壓試驗中獲得高壓液體的理想設備。楷陽牌試壓泵系列產品及配套試壓、試驗工程，已應用在航空領域的試壓試驗，并且在國防科研重點開發項目中應用。

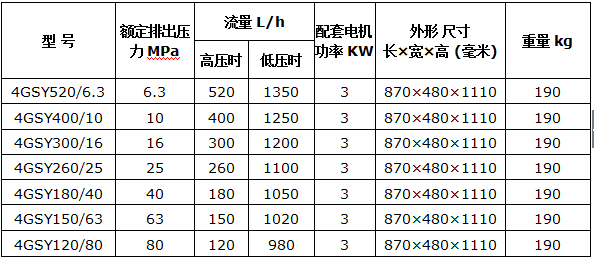

上海楷陽泵業生產的4GSY型四缸大流量系列電動試壓泵主要型號參數如下：

                  以上型號參數可以根據客戶需求，壓力和流量適當增大。

上海楷陽4GSY型四缸大流量系列電動試壓泵的原理和單項電動試壓泵與4DSY型四缸電動試壓泵的原理一樣屬于柱塞原理：整臺水泵裝在水箱上，水箱蓋兼作底座，水箱下有滾輪可以隨意移動。電動機與減速箱一起裝在水箱蓋上，籍撓性爪型聯軸器相連接，減速箱系蝸桿蝸輪傳動，速比為3：41。蝸輪軸兩端有互成180度的偏心軸,通過兩側傳動箱內的滑塊與十字頭機構,將旋轉運動轉變為往復直線運動.傳動箱兩端各裝有高、低壓水缸。十字頭上所裝的柱塞在水缸內往復運動。實現水泵的交替吸入和吐出過程。

水泵在柱塞往復作用下，四只水缸內的工作容積不斷發生變化，當柱塞為吸入行程時，隨水缸內工作容積的增大。造成缸內真空，水箱內的工作介質在大氣壓力的作用下，通過濾網進水管及進水閥進入水缸內。當柱塞為吐出行程時進水閥關閉，出水閥被頂開，工作介質經過出水管匯集于集水器。然后輸送到被試壓設備內，直至達到所需的試驗壓力，實現試壓的目的。

楷陽4GSY型四缸大流量系列電動試壓泵的集水器是本水泵的控制樞紐，除匯集工作介質外，還能起到控制，測量和保護作用。集水器內設有止回閥，截止閥，安全閥，放水閥及連接輸出接管的工作接頭，并裝有壓力表。止回閥可以將高、低壓缸間的通道截斷，使兩只低壓水缸互通以后與高壓缸隔離。截止閥是泵與被試器件間的總控制閥，當被試器件內的壓力升到試驗壓力時，即應停機。此時，泵與被試壓設備自動切斷保壓,然后進行檢驗。試壓完畢后，開啟放水閥卸荷，將工作介質放回水箱內。安全閥是本水泵液力端的過截保護裝置，當水泵的排出壓力達到安全閥的開啟壓力時，即能排放工作介質，使水泵不致過截。集水器上裝有壓力表，當被試器件達到試驗壓力，停機關閉截止閥后，壓力表扔指示試驗壓力。

楷陽大流量電動試壓泵高壓管參數：壓力40Mpa以下高壓管長度為1.5M，高壓管齒口24mm*1.5mm，直徑12mm；壓力40Mpa以上高壓管長度為0.5M，高壓管齒口24mm*1.5mm，直徑10mm

  上海楷陽4GSY型大流量四缸電動試壓泵的安裝與使用方法：

1．開箱后的安裝

水泵開箱后，應裝上滾輪和壓力表。將四只滾輪套在輪軸上（墊圈在滾輪兩側）穿好開口鎖。壓力表擰入上端壓力表接頭螺母上，使表面朝向便于觀察的方向。

自集水器的工作接頭至被試器件接好管路和電源線后,即可投入運行。

2．使用方法

（1）使用前的準備：

a、傳動箱內加適量潤滑油，以看到玻璃窗底部高度一公分以內為準（潤滑油為黑色齒輪油），切勿超過此標準。

b、楷陽出廠的四缸電動試壓泵產品，減速箱內均已加好機械油。前期使用時不用加油，僅維護時更換即可。換油時，減速箱內加30機械油（GB443-64），也可加入齒輪油(加油量大概在0.78KG左右）。

c、水箱內加滿潔凈的試壓用介質。液位以不超過液面計上端為宜，并應注意隨時補充。試壓用介質為水或粘度和水相近的油品，其溫度應在5℃～60℃并宜略高于環境氣溫。

d、壓力表的量程不應低于試驗壓力的1.5倍，如本泵配帶之壓力表量程太大時，請另配合適的壓力表。

e、被試器件中應預先放盡空氣，充滿工作介質，以縮短試壓時間。

f、開啟放水閥，按下點動按鈕，開泵空截試車，若無異常響聲及阻滯現象，即可關閉放水閥，啟動本泵試壓。

（2）使用中注意事項: 接至泵的電源應裝有熔斷器，接線時必須使電源可靠接地，以策安全。

a、減速箱中油溫不應超過80℃。

b、工作中如發現泵或其它部分有明顯滲漏現象，應停機卸壓進行檢修。

c、當水泵的排出壓力達到或接近試驗壓力時，應先停機，再點加壓，此時截止閥自動關斷泵與被試系統并保壓。

d、安全閥不能當作溢流閥使用，不能調高，也不宜調低，試壓時如欲保持固定的某一試驗壓力時，建議在管路上另裝溢流閥。

e、在對低壓器件（Pg≤1.6Mpa）進行試壓時，可將液控閥的動作壓

力適當調低；卸下液控閥下面的蓋形螺母，擰松鎖緊螺母、再適當

擰松調整螺釘以放松彈簧，即可使其動作壓力降低。

注意：液控閥的動作壓力不能高于1.6Mpa。

f、如被器件的容積很小，升壓太快時，可將液控閥的動作壓力調低，則試壓時僅由用高壓水缸工作，可使升壓速度降低（當試驗壓力稍高于1.6Mpa）。若仍嫌升壓太快，應將多個被試器件聯接在一起試壓，或另選流量更小的泵。

上海楷陽4GSY型大流量四缸電動試壓泵的維護與保養：

1． 水泵外表，減速箱和傳動箱內的潤滑，及水箱中的試壓介質必須保持清潔，不允許有污物或其它雜物。

2．水泵第一次用的潤滑油工作56小時后應當更換，以后每工作500小時左右更換一次。

3． 長期停用的水泵，應經防腐處理，先把試壓介質排凈，并抽灌一次防銹油或防銹水。未涂漆的另件外表應涂機油防銹。

4． 經常注意水泵的蝸桿蝸輪副的軸向間隙，蝸桿為0.04—0.07,蝸輪為0.05—0.10,如不符合此值，需調整通悶蓋或側蓋紙墊。

5． 在環境溫度0℃以下使用，工作介質為水時應添加防凍劑，建議采用變性酒精為防凍劑，配比列于表1。

整臺裝在水箱上，水箱蓋兼作底座，水箱下有滾輪。使水泵能靈活移動。電動機與減速箱一起裝在水箱蓋上，籍撓性爪型聯軸器相連接，減速箱系蝸桿蝸輪傳動，速比為3：41。

蝸輪軸兩端有互成180度的偏心軸,通過兩側傳動箱內的滑塊與十字頭機構,將旋轉運動轉變為往復直線運動.傳動箱兩端各裝有高、低壓水缸。十字頭上所裝的柱塞在水缸內往復運動。實現水泵的交替吸入和吐出過程。

在柱塞往復作用下，四只水缸內的工作容積不斷發生變化，當柱塞為吸入行程時，隨水缸內工作容積的增大。造成缸內真空，水箱內的工作介質在大氣壓力的作用下。通過濾網進水管及進水閥進進入水缸內。當柱塞為吐出行程時進水閥關閉，出水閥被頂開，工作介質經過出水管匯集于集水器。然后輸送到被試器件內，直至達到所需的試驗壓力，實現試壓的目的。
